Bộ Phát Dòng 4-20mA | 0-10V | Seneca TEST-4 Chính Xác Cao

Bộ phát dòng 4-20mA chính xác cao là thiết bị gần như bắt buộc phải có khi anh em kỹ thuật cần kiểm tra tín hiệu analog trong PLC, bộ hiển thị, transmitter, datalogger hoặc hệ thống điều khiển công nghiệp mà không muốn phụ thuộc vào cảm biến thật.

Trong bài test thực tế này, chúng tôi dùng Seneca Test-4 để phát các mức dòng chuẩn 4 / 8 / 12 / 16 / 20mA, sau đó kiểm tra lại bằng Fluke 725 Multifunction Process Calibrator. Mục tiêu không phải để nói thiết bị “chính xác” theo kiểu catalogue, mà là xem khi phát dòng thực tế, giá trị đo được có ổn định và đáng tin hay không.

Bộ phát dòng 4-20mA chính xác cao dùng để làm gì?

Trong hệ thống công nghiệp, tín hiệu 4-20mA / 0-10V được dùng rất phổ biến cho cảm biến áp suất, cảm biến mức, cảm biến nhiệt độ, loadcell transmitter, bộ chuyển đổi tín hiệu, van tuyến tính và ngõ vào analog của PLC.

Khi hệ thống gặp lỗi, không phải lúc nào cũng biết vấn đề nằm ở cảm biến, dây tín hiệu, module analog hay phần scale trong PLC. Lúc này, một bộ phát dòng 4-20mA chính xác cao sẽ giúp kỹ thuật viên mô phỏng tín hiệu chuẩn để kiểm tra từng phần của hệ thống.

Ví dụ:

• Phát 4.000mA để kiểm tra điểm 0%.
• Phát 12.000mA để kiểm tra điểm 50%.
• Phát 20.000mA để kiểm tra điểm 100%.
• Phát các mức trung gian để kiểm tra tuyến tính của PLC hoặc bộ hiển thị.

Thay vì phải tháo cảm biến thật ra test, anh em chỉ cần cấp tín hiệu dòng mô phỏng vào ngõ vào analog. Nếu PLC đọc đúng, có thể loại trừ lỗi ở module AI hoặc phần scale. Nếu PLC đọc sai, có thể kiểm tra tiếp dây tín hiệu, cấu hình input hoặc chương trình xử lý.

Test thực tế bộ phát dòng 4-20mA Seneca Test-4

Trong bài test này, Seneca Test-4 được dùng ở chế độ phát dòng. Thiết bị được chỉnh lần lượt các giá trị:

• 4.000mA
• 8.000mA
• 12.000mA
• 16.000mA
• 20.000mA

Ở đầu còn lại, Fluke 725 được dùng để đo lại dòng thực tế trong loop. Đây là cách test trực quan nhất, vì một thiết bị phát dòng và một thiết bị chuẩn khác đo lại giá trị phát ra.

Kết quả thực tế cho thấy Test-4 phát dòng rất ổn định ở các điểm kiểm tra quan trọng trong dải 4-20mA.

Bảng kết quả test dòng 4-20mA bằng Fluke 725

Dòng phát trên Test-4	Giá trị đo trên Fluke 725	Sai lệch thực tế	Nhận xét

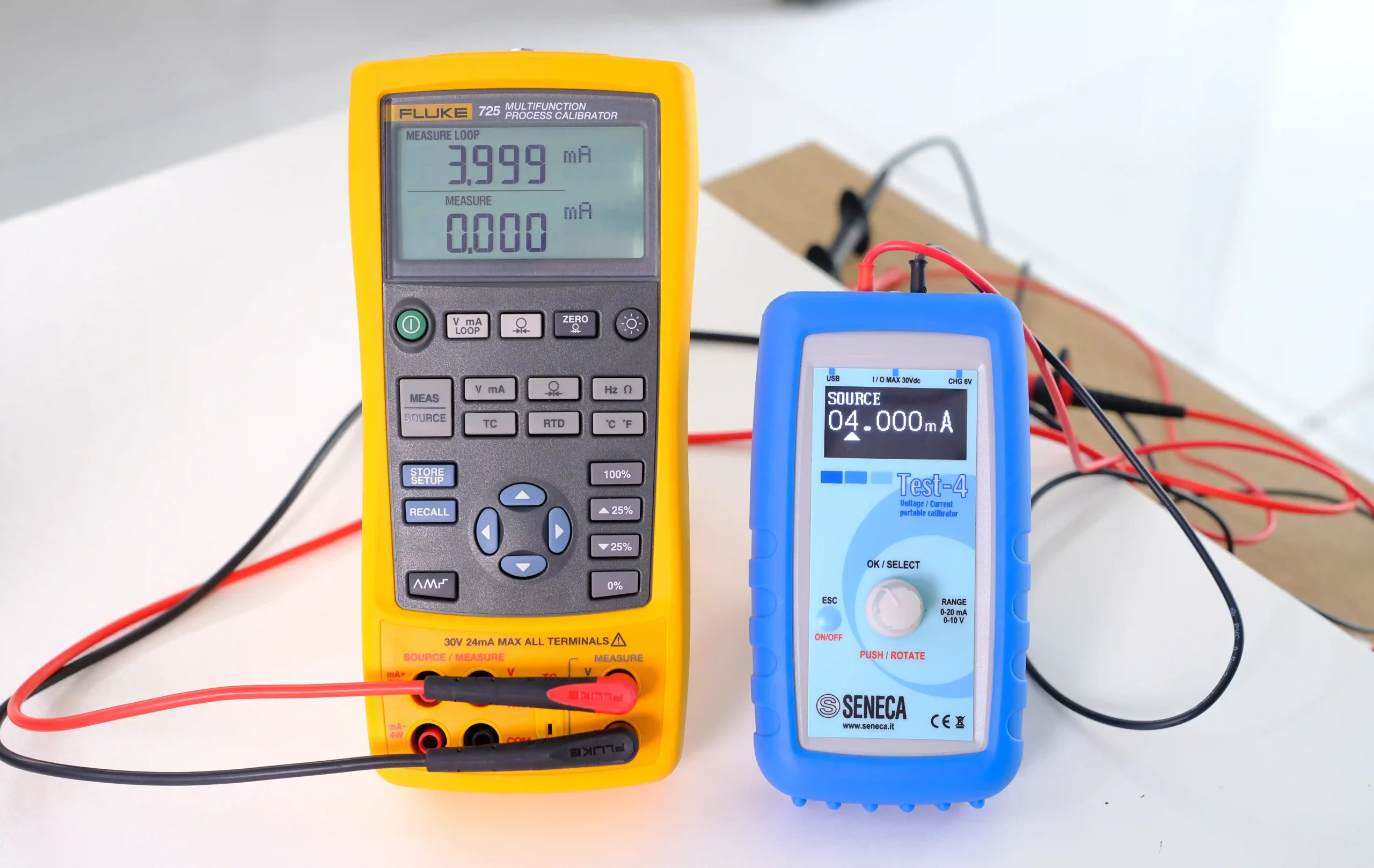

4.000mA	3.999mA	-0.001mA	Rất sát

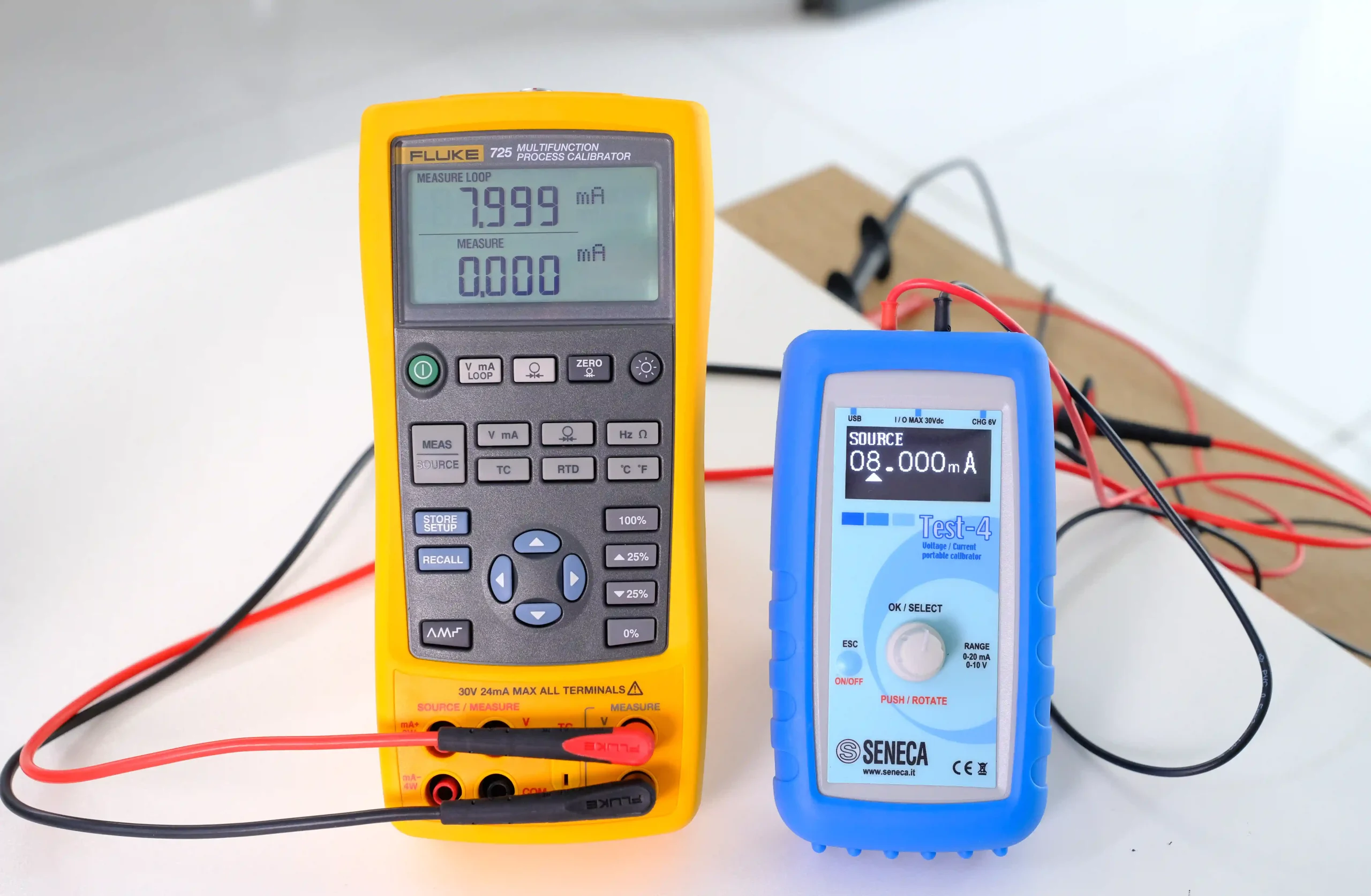

8.000mA	7.999mA	-0.001mA	Rất ổn định

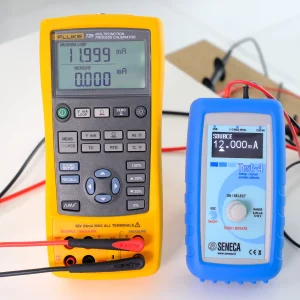

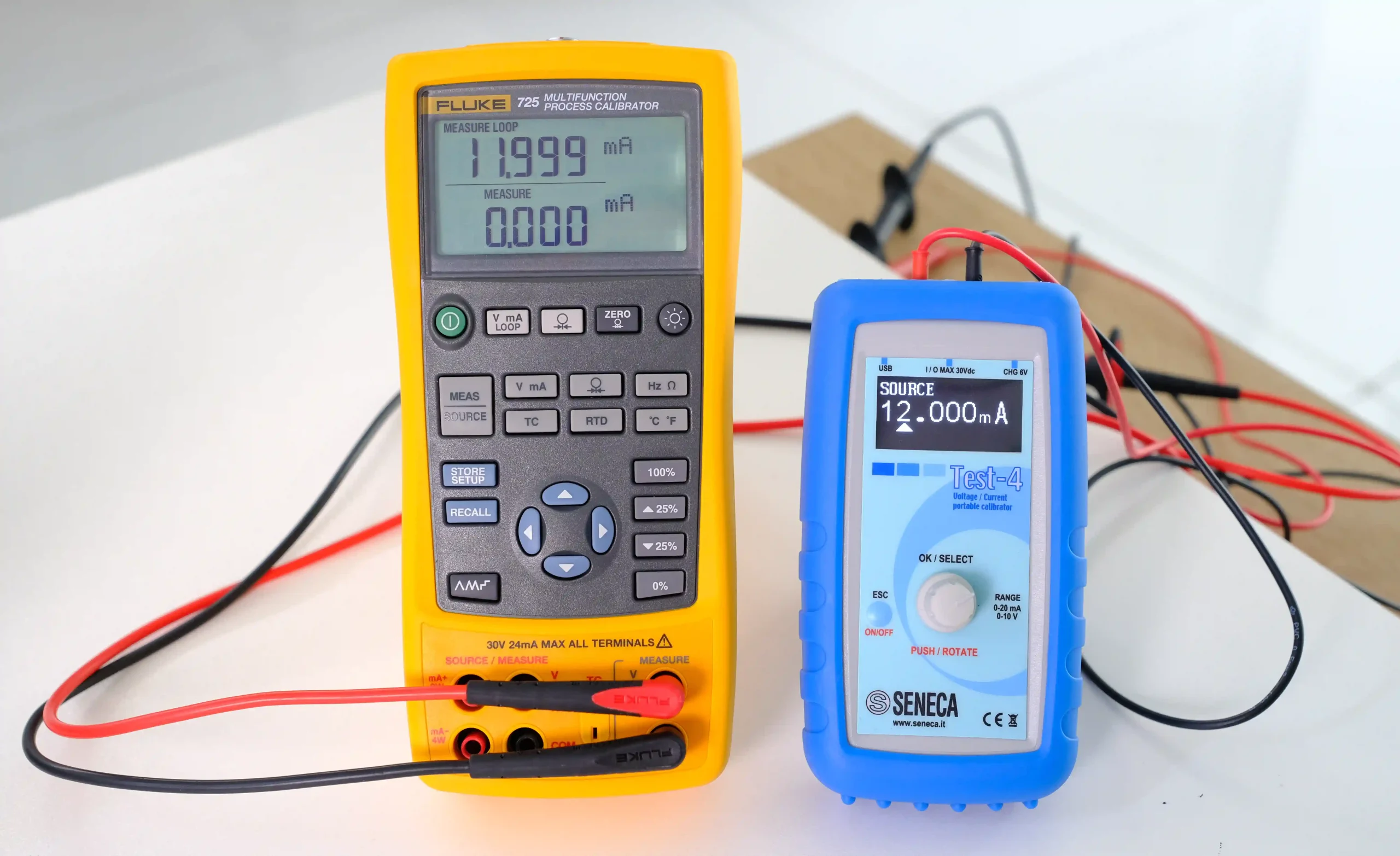

12.000mA	11.999mA	-0.001mA	Sai lệch cực nhỏ

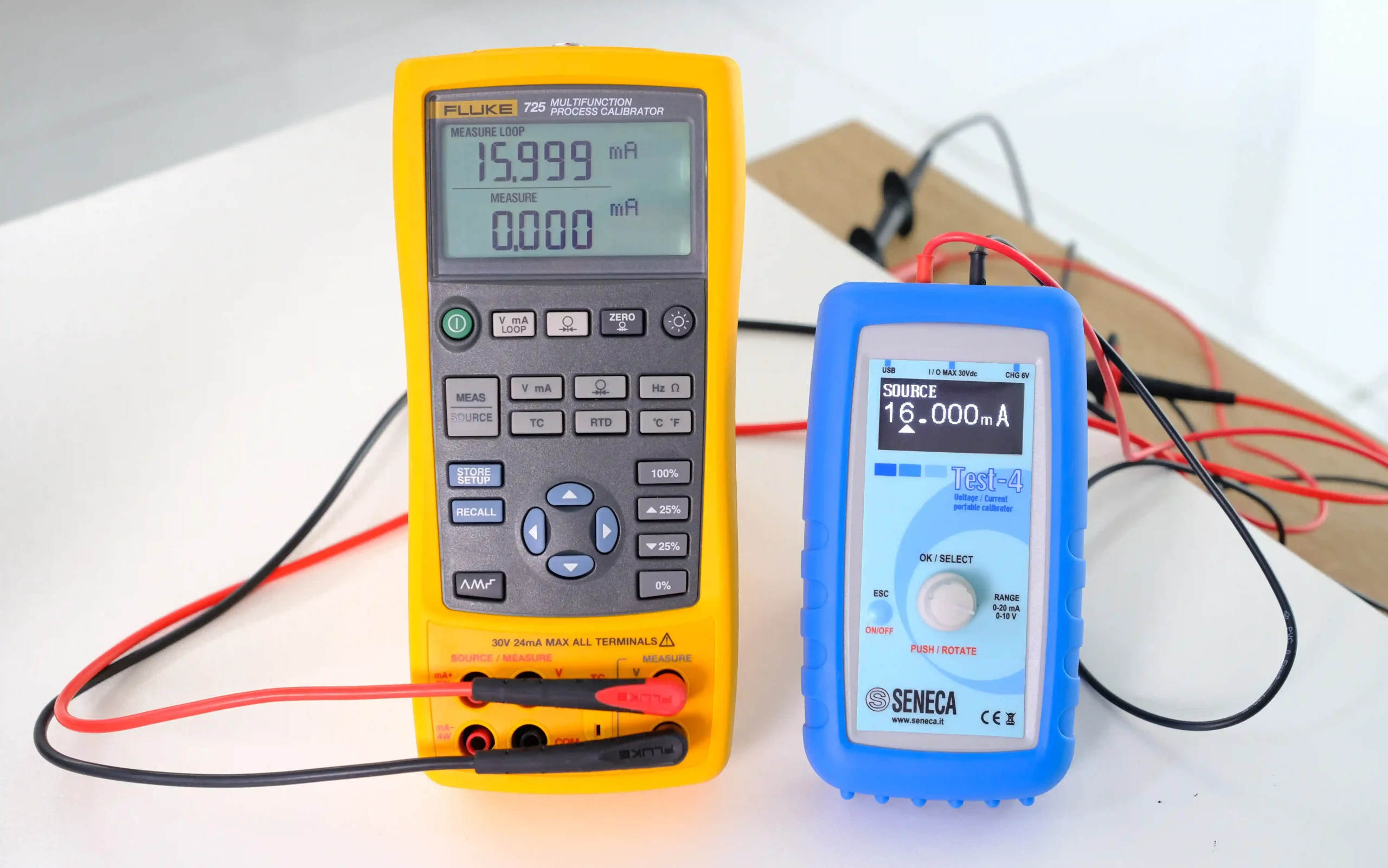

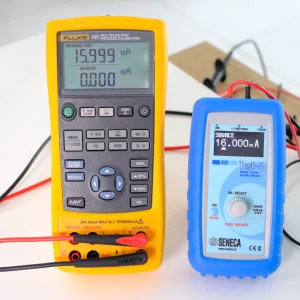

16.000mA	15.999mA	-0.001mA	Gần như trùng khớp

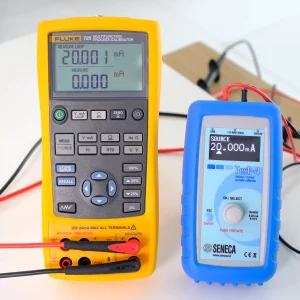

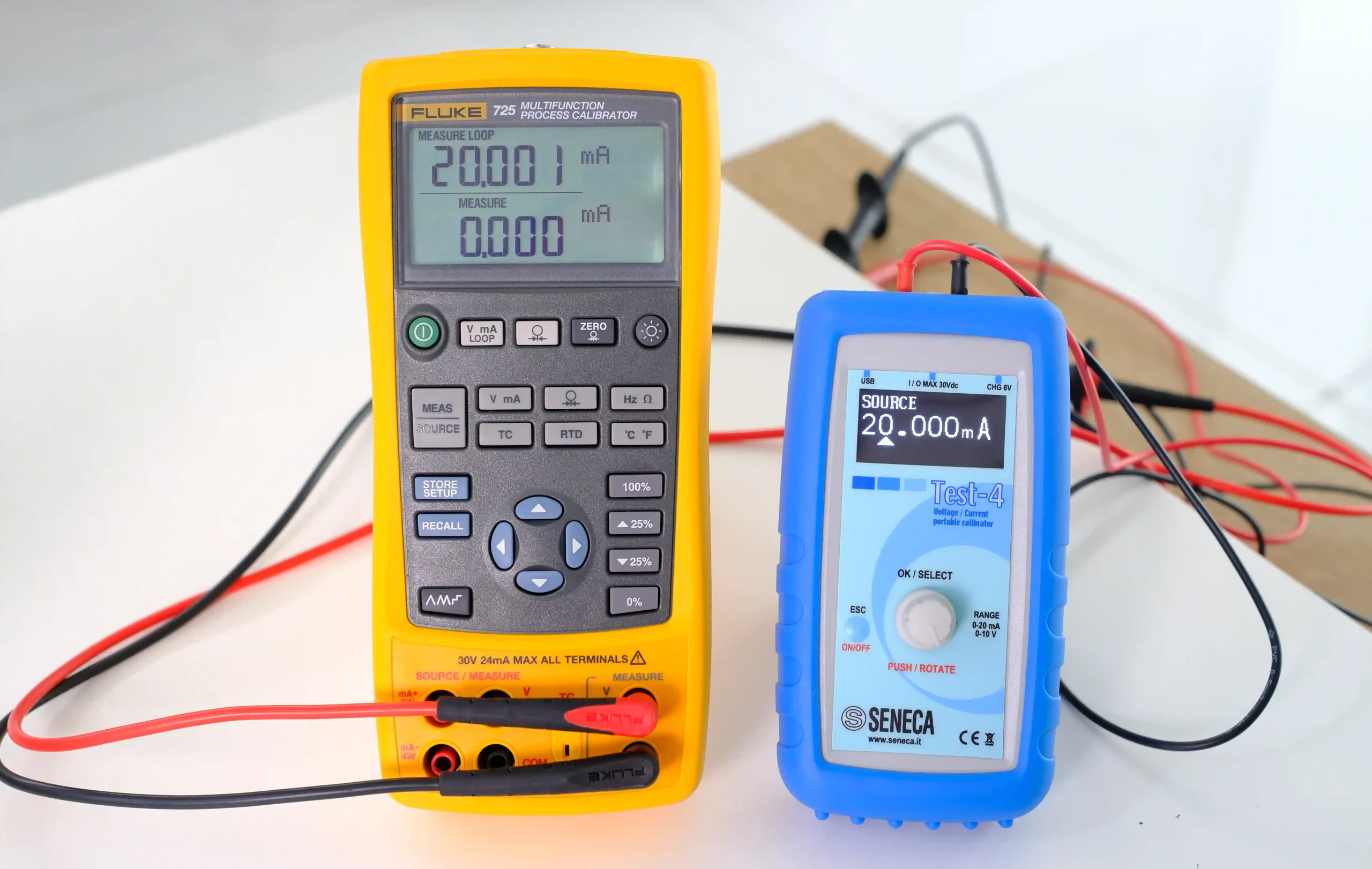

20.000mA	20.001mA	+0.001mA	Rất tốt ở full scale

Kết quả này cho thấy sai lệch đo được chỉ quanh mức 0.001mA tại các điểm test. Với các ứng dụng công nghiệp thông thường, mức sai lệch này gần như không ảnh hưởng đến quá trình kiểm tra, commissioning hoặc bảo trì hệ thống analog.

Sai lệch 0.001mA có đáng kể không?

Để dễ hình dung, lấy ví dụ một cảm biến áp suất có dải đo 0-10 bar, tín hiệu output 4-20mA.

Dải tín hiệu làm việc là:

20mA – 4mA = 16mA

Nếu 16mA tương ứng 10 bar, thì:

1mA = 10 / 16 = 0.625 bar

Vậy sai lệch 0.001mA tương ứng:

0.001 × 0.625 = 0.000625 bar

Tức là sai lệch rất nhỏ, gần như không có ý nghĩa trong phần lớn ứng dụng thực tế.

Tương tự, nếu scale 4-20mA tương ứng 0-1000mm, thì:

1mA = 62.5mm

0.001mA = 0.0625mm

Với mức sai lệch này, Test-4 hoàn toàn phù hợp để kiểm tra nhanh tín hiệu analog, test ngõ vào PLC, kiểm tra bộ hiển thị hoặc mô phỏng transmitter trong quá trình bảo trì.

Vì sao cần test ở các điểm 4 / 8 / 12 / 16 / 20mA?

Khi kiểm tra tín hiệu analog, không nên chỉ test một điểm duy nhất. Nếu chỉ phát 4mA hoặc 20mA, anh em chỉ biết thiết bị có nhận tín hiệu hay không, nhưng chưa đánh giá được độ tuyến tính trong toàn dải.

Các điểm 4 / 8 / 12 / 16 / 20mA tương ứng gần với các mức:

Dòng tín hiệu	Tỷ lệ tương ứng
4mA	0%
8mA	25%
12mA	50%
16mA	75%
20mA	100%

Cách test này rất thực tế khi kiểm tra PLC, bộ hiển thị hoặc bộ ghi dữ liệu. Nếu thiết bị nhận đọc đúng ở 5 điểm này, có thể đánh giá nhanh rằng phần input analog và scale đang hoạt động ổn định.

Ứng dụng thực tế của bộ phát dòng 4-20mA chính xác cao

Một bộ phát dòng 4-20mA chính xác cao như Test-4 có thể dùng trong rất nhiều tình huống thực tế ở nhà máy.

Test ngõ vào analog PLC

Khi đấu tín hiệu 4-20mA vào PLC, kỹ thuật viên có thể dùng Test-4 phát trực tiếp vào AI module để kiểm tra PLC đọc đúng hay không.

Ví dụ:

Dòng phát	Giá trị PLC cần hiển thị nếu scale 0-100%
4mA	0%
12mA	50%
20mA	100%

Nếu PLC đọc sai, lỗi có thể nằm ở cấu hình input, đấu dây, chọn sai kiểu 0-10V/4-20mA hoặc công thức scale trong chương trình.

Kiểm tra bộ hiển thị 4-20mA

Với các bộ hiển thị nhận tín hiệu analog, Test-4 giúp kiểm tra nhanh phần cài đặt dải đo.

Ví dụ bộ hiển thị được cài 4-20mA tương ứng 0-10 bar. Khi phát 12mA, màn hình phải hiển thị khoảng 5 bar. Nếu không đúng, cần kiểm tra lại thông số scale, decimal point hoặc input type.

Mô phỏng tín hiệu transmitter

Trong nhiều trường hợp, cảm biến thật chưa có sẵn hoặc đang lắp ngoài hiện trường. Kỹ thuật viên vẫn có thể dùng Test-4 để mô phỏng tín hiệu transmitter đưa về PLC hoặc tủ điều khiển.

Cách này rất hữu ích khi commissioning tủ điện trước khi đưa ra công trình.

Tìm lỗi dây tín hiệu 4-20mA

Khi hệ thống báo mất tín hiệu, nhảy giá trị hoặc đọc sai, có thể dùng bộ phát dòng đấu trực tiếp tại nhiều điểm khác nhau:

• Đấu tại đầu vào PLC.
• Đấu tại terminal trong tủ.
• Đấu tại đầu dây ngoài hiện trường.
• Đấu thay transmitter.

Nhờ đó có thể khoanh vùng lỗi nhanh hơn: lỗi do cảm biến, dây tín hiệu, nguồn loop, terminal, chống nhiễu hay module analog.

Kiểm tra bộ chuyển đổi tín hiệu

Với các bộ chuyển đổi 4-20mA sang 0-10V, 4-20mA sang Modbus, 0-10V sang 4-20mA hoặc bộ cách ly tín hiệu, Test-4 có thể dùng làm nguồn phát dòng chuẩn để kiểm tra ngõ vào và đánh giá tín hiệu ngõ ra.

Test-4 phù hợp với ai?

Seneca Test-4 phù hợp với anh em kỹ thuật điện, tự động hóa, bảo trì nhà máy, kỹ sư commissioning, kỹ thuật tủ điện và các đơn vị làm hệ thống đo lường – điều khiển.

Thiết bị này đặc biệt hữu ích khi cần một bộ phát dòng nhỏ gọn, dễ mang theo, thao tác nhanh và đủ chính xác để kiểm tra thực tế tại hiện trường.

Với các ứng dụng yêu cầu hiệu chuẩn đa năng hơn như RTD, thermocouple, loadcell mV/V, đo/phát áp, đo/phát dòng và ghi dữ liệu, có thể cân nhắc thiết bị cao hơn như Seneca MSC-D. Nhưng nếu nhu cầu chính là phát dòng và áp analog để test nhanh, Test-4 là lựa chọn rất gọn và thực dụng.

Điểm mạnh của Test-4 khi dùng thực tế

Điểm đáng giá nhất của Test-4 không chỉ nằm ở thông số kỹ thuật, mà ở tính thực dụng khi đem đi test.

Thiết bị nhỏ, dễ cầm, màn hình hiển thị rõ giá trị phát, thao tác tăng giảm dòng nhanh. Khi cần kiểm tra một input 4-20mA, kỹ thuật viên không phải dựng hệ thống phức tạp, không cần cảm biến thật, không cần tạo áp suất/nhiệt độ/mức thực tế. Chỉ cần phát tín hiệu dòng tương ứng là có thể kiểm tra được phản ứng của PLC hoặc bộ hiển thị.

Với kết quả test thực tế bằng Fluke 725, Test-4 cho thấy khả năng phát dòng rất ổn định ở các điểm quan trọng trong dải 4-20mA. Đây là bằng chứng thực tế tốt hơn nhiều so với việc chỉ nhìn vào catalogue.

Khi nào nên mua bộ phát dòng 4-20mA chính xác cao?

Nên trang bị bộ phát dòng 4-20mA chính xác cao nếu anh em thường xuyên gặp các công việc sau:

• Test tín hiệu analog trong tủ điện.
• Kiểm tra PLC, HMI, bộ hiển thị.
• Commissioning hệ thống mới.
• Bảo trì nhà máy có nhiều cảm biến 4-20mA.
• Kiểm tra transmitter trước khi lắp đặt.
• Tìm lỗi tín hiệu đo áp suất, mức, nhiệt độ, lưu lượng.
• Kiểm tra bộ chuyển đổi tín hiệu analog.
• Đào tạo kỹ thuật viên về tín hiệu 4-20mA.

Nếu chỉ đo điện đơn giản, đồng hồ vạn năng có thể đủ. Nhưng nếu cần chủ động phát tín hiệu chuẩn để mô phỏng cảm biến, kiểm tra PLC và xác minh hệ thống analog, thì bộ phát dòng chuyên dụng như Test-4 sẽ tiết kiệm rất nhiều thời gian.

Bộ phát dòng 4-20mA TEST-4 chính xác cao?

Qua bài test thực tế, Seneca Test-4 cho kết quả phát dòng rất sát khi kiểm tra bằng Fluke 725 tại các điểm 4 / 8 / 12 / 16 / 20mA. Sai lệch quanh mức 0.001mA cho thấy thiết bị đủ tin cậy để dùng trong kiểm tra tín hiệu analog, commissioning tủ điện, test PLC và bảo trì hệ thống đo lường công nghiệp.

Điểm quan trọng là Test-4 không chỉ là một bộ phát dòng 4-20mA đơn giản, mà là công cụ giúp kỹ thuật viên kiểm tra nhanh và khoanh vùng lỗi trong hệ thống analog. Với những nhà máy sử dụng nhiều tín hiệu 4-20mA, đây là thiết bị nên có trong bộ dụng cụ bảo trì.

Không chỉ phát dòng chính xác cao mà TEST-4 còn đo dòng 4-20mA và 4-20mA loop không cần cấp nguồn trên các cảm biến.

Thiết bị này dành cho ai?

Test-4 phù hợp với kỹ thuật viên bảo trì, kỹ sư tự động hóa, đơn vị làm tủ điện, đội commissioning và nhà máy có nhiều cảm biến analog 4-20mA.

Thiết bị đặc biệt phù hợp với người cần test nhanh tín hiệu dòng tại hiện trường, kiểm tra PLC, bộ hiển thị hoặc mô phỏng transmitter mà không cần dùng cảm biến thật.

Khi nào không cần mua sản phẩm này?

Nếu thỉnh thoảng chỉ cần đo điện áp, đo thông mạch hoặc kiểm tra dây đơn giản, một đồng hồ vạn năng có thể đã đủ.

Nếu cần hiệu chuẩn chuyên sâu nhiều loại tín hiệu như RTD, thermocouple, mV/V loadcell, áp, dòng, ghi dữ liệu và làm báo cáo kiểm tra, nên cân nhắc thiết bị đa năng hơn như MSC-D.

Test-4 phù hợp nhất khi nhu cầu chính là phát tín hiệu analog 4-20mA / 0-10V nhanh, gọn và chính xác tại hiện trường.

Các câu hỏi về bộ phát dòng 4-20mA TEST-4

Bộ phát dòng 4-20mA chính xác cao dùng để test gì?

Bộ phát dòng 4-20mA chính xác cao dùng để mô phỏng tín hiệu analog từ transmitter, cảm biến áp suất, cảm biến mức, cảm biến nhiệt độ hoặc các thiết bị đo công nghiệp. Thiết bị này thường được dùng để test PLC, bộ hiển thị, datalogger, bộ chuyển đổi tín hiệu và kiểm tra dây tín hiệu trong tủ điện.

Vì sao phải test đủ các điểm 4 / 8 / 12 / 16 / 20mA?

Vì các điểm này đại diện cho toàn dải tín hiệu 4-20mA, tương ứng khoảng 0%, 25%, 50%, 75% và 100%. Test nhiều điểm giúp kiểm tra không chỉ điểm đầu và điểm cuối, mà còn đánh giá được tuyến tính của PLC, bộ hiển thị hoặc hệ thống scale tín hiệu.

Sai lệch 0.001mA có lớn không?

Sai lệch 0.001mA là rất nhỏ trong đa số ứng dụng công nghiệp. Ví dụ dải 4-20mA tương ứng 0-10 bar, thì 0.001mA chỉ tương ứng khoảng 0.000625 bar. Với kiểm tra hiện trường, mức sai lệch này gần như không ảnh hưởng đến kết quả đánh giá hệ thống.

Test-4 có thay thế được Fluke 725 không?

Test-4 và Fluke 725 không hoàn toàn cùng phân khúc. Test-4 phù hợp cho nhu cầu phát tín hiệu analog nhanh, gọn, dễ dùng tại hiện trường. Fluke 725 là thiết bị hiệu chuẩn đa năng hơn, có thể dùng cho nhiều loại tín hiệu khác nhau. Trong bài test này, Fluke 725 được dùng như thiết bị đo đối chiếu để kiểm tra giá trị dòng phát ra từ Test-4.

Khi nào nên chọn Test-4 thay vì thiết bị hiệu chuẩn đa năng?

Nên chọn Test-4 khi nhu cầu chính là phát dòng 4-20mA hoặc phát áp analog để kiểm tra nhanh PLC, bộ hiển thị, transmitter và dây tín hiệu. Nếu cần làm nhiều bài test phức tạp hơn như RTD, thermocouple, loadcell mV/V, đo/phát nhiều loại tín hiệu và ghi dữ liệu, nên cân nhắc thiết bị hiệu chuẩn đa năng như MSC-D.
